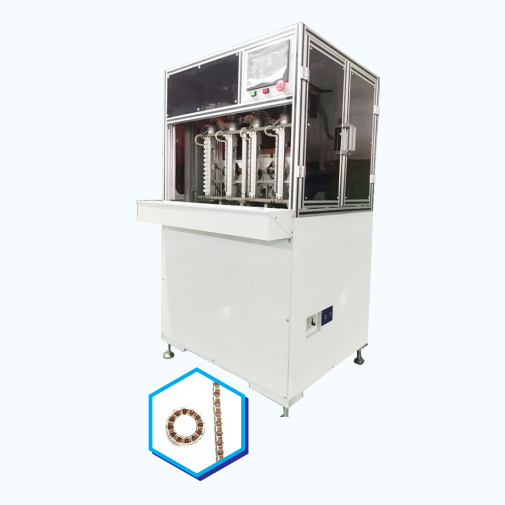

直条马达线圈


本机型是通过本公司专门的控制技术,通过外绕的方式做内绕的产品,实现了直条/展开式马达转子的全自动绕线的功能。大大提高了生产效率;本机还采用了4工位同时进行绕线,国内外尚属首次。

特点:

*本机型控制系统均采用日本安川伺服控制,因此可以确保出、入槽位置的稳定性和高效性。
*本系列机型采用下沉式废线收集装置,保证所有废线全部准确进入线槽,解决了废线乱飞的问题,消除了由于废线头导致设备电气短路的隐患。
*本系列机型采用简单更换夹具系统,可在几分钟内完成式样的变更。

*本系列机型4工位同时生产,生产效率得到大幅度提升。

*本系列机型采用更加人性化人机界面,简单修改参数不需要连接电脑即可完成。


机器型号:ZR-*04

适用线径:Max0.3mm

产品叠厚:525mm(以单边翅片5mm为例,具体尺寸可定制)

额定转速:3000rpm(根据产品、线径不同会有所差异)

电控系统:安川

气路系统:SMC

产品工位:4工位

源:AC200V±10%、50/60Hz

源:约0.5Mpa以上

外观尺寸:约1100(长)X800(宽)X1800(高)mm

机器重量:约500Kg
